TESLA - PMI 80

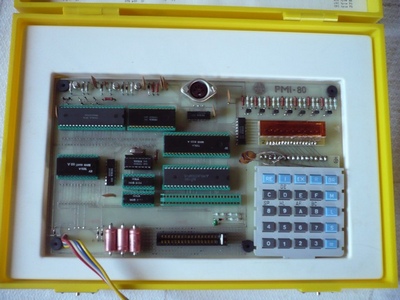

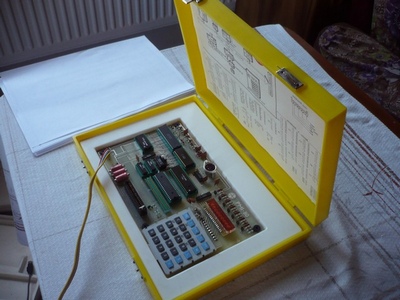

PMI-80 je klasický školní jednodeskový mikropočítač určený pro výuku mikroprocesorové techniky a programování. Na celkem maličké oboustranné desce plošných spojů o rozměrech 240 x 145 mm je umístěn kompletní počítač založený na mikroprocesoru 8080A. Počítač se ovládá pomocí jednoduché klávesnice (původem z kalkulačky) s 25 tlačítky. Jako displej slouží 9-místný kalkulačkový LED sedmisegmentový zobrazovač se společnou katodou. Dále je osazeno jednoduché rozhraní pro připojení magnetofonu jakožto vnější paměti pro ukládání programů. Magnetofon se připojoval pomocí klasického "pětikolíku" DIN. Počítač se dodával v malém plastovém kufříku (dělalo se více typů a barev) v jehož víku byl zespodu nalepen seznam instrukcí procesoru 8080A včetně jejich hexadecimálního kódu. Vzhledem k použitému procesoru (a také paměti PROM) jsou k napájení PMI-80 nutné tři hladiny napětí: -5V, +5V a +12V. Počítač se dodával v několika úrovních výbavy. Bylo totiž možné na desku doosadit přídavnou 1 KB paměť ROM 8608, resp. EPROM 8708 a také druhý stykový obvod 8255, který se využíval v řídících aplikacích. Deska PMI dále obsahuje malou univerzální část pro sestavení dalších drobných doplňků. Složitější doplňky bylo nutné připojovat na konektory FRB.
