DRUKOV - Plan 80 A (stavebnice)

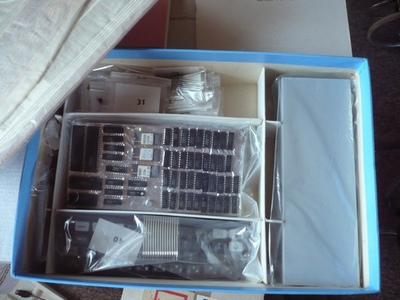

Československá stavebnice mikropočítače PLAN-80, která se vyráběla na přelomu 80. a 90. let Jednalo se o ambiciózní projekt stavebnice osobního osmibitového mikropočítače pro široké masy amatérů. Počítač byl postavený okolo procesoru 8080A běžícího na klasické frekvenci 2,048 MHz a měl být částečně kompatibilní s tehdejším československým "etalonem osmibitů" PMD 85. Bohužel, jak už to tehdy chodilo, projekt byl nedotažený a hlavně přišel pozdě. Celý počítač je na jedné oboustranné desce plošných spojů 344 x 237 mm s prokovenými otvory. Počítač lze postavit v celé řadě verzí. Od minimalistické verze s 1 KB statické RAM a 2 KB EPROM až po rozsáhlý sytém s 56 KB dynamické RAM na přídavné desce. Všechny signály procesoru jsou posílené obvody 8226. Pro zobrazování sloužil klasický televizor a podle velikosti osazené RAM a verze stavebnice bylo možné používat několik různých textových a grafických režimů.Vstup dat obstarává tlačítková maticová ASCII klávesnice stejného typu, jaký používal známý československý mikropočítač ONDRA. Klávesnice je připojena přes obvod 3212. Velký prostor je věnován rozhraní pro magnetofon a je na samostatném plošném spoji. Dokonce je na něj přiložena i plastová krabička.
